Характеристики товара
Инвертор сетевой Danfoss TripleLinx TLX15 (15 кВт, 3 фазы, 3 MPPT) б/у
Гарантия
12мес
Оригинальный товар
Производитель |
Danfoss |
Страна бренда |
Дания |

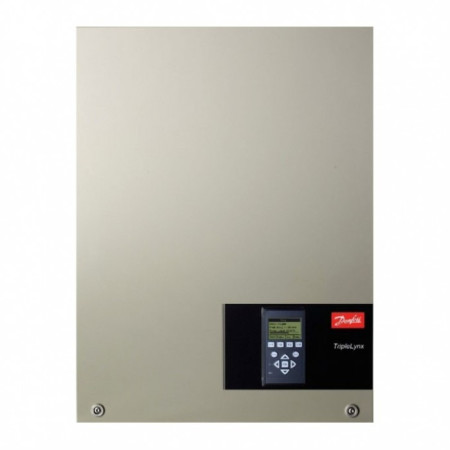

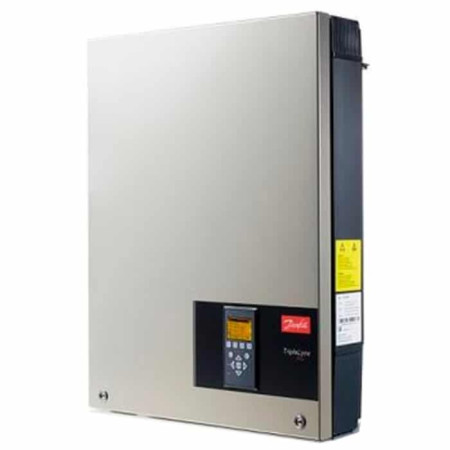

Сетевой инвертор Danfoss TripleLinx TLX15 (15 кВт, 3 фазы, 3 MPPT)
Высокопроизводительные бестрансформаторные трехфазные инверторы серии TLX имеют КПД 98 % и обеспечивают максимальную производительность в любых условиях эксплуатации. Бестрансформаторная конструкция, современная электроника и оптимизированные схемы внутренних соединений снижают потенциальные потери мощности.
Инвертор TripleLynx 15 кВт имеет 3 входа постоянного тока, каждый из которых имеет свое индивидуальное устройство слежения за точкой максимальной мощности солнечной батареи. КПД MPTT в статическом режиме 99,4%, а в динамическом – 99,9%. Данная характеристика позволяет группировать различные группы солнечных модулей, например, отдельно затененные объекты, снижая таким образом потери. Балансировка фаз на выходе инвертора позволяет организовать необходимый режим питания потребителей. Точное слежение за точкой максимальной мощности (ТММ) с КПД 99,9% в установившихся режимах и КПД 99,8% в динамических режимах позволяет инвертору передавать максимально возможную мощность, получаемую от фотоэлектрических модулей.
Инвертор Danfoss TLX представляет собой высокоэффективное устройство. В инверторе предусмотрен диапазон входных напряжений до 1000 В, диапазон напряжений для слежения за ТММ 250–800 В и несколько входов постоянного тока, каждый из которых имеет свой собственный регулируемый модуль для слежения за ТММ, что позволяет последовательно устанавливать большее число модулей и создавать более длинные цепи, повышая универсальность фотоэлектрических установок.
В инверторах серии TLX реализованы передовые технологии Danfoss — технологии, благодаря которым инверторы TLX являются уникальными на рынке: Control Smart, Energy Smart, Design Smart, Track Smart
Особенности:
- Бестрансформаторный.
- Высокое входное напряжение.
- Легкий, компактный.
- Сетевой.
- Применяется на больших солнечных станциях для производственных или коммерческих целей.
- Регулируемый коэффициент мощности: 0,8 - при излишнем или недостаточном возбуждении.
- Мониторинг и сбор данных в одной системе.
Технические характеристики: |
Максимальная мощность постоянного тока |
15500 Вт |
Максимальная рекомендуемая мощность фотовольтаического тока при алгоритме адаптации ST1C) |
17700 Вт |
Номинальная мощность переменного тока |
15000 Вт |
Максимальная мощность переменного тока |
15000 Вт |
Максимальная эффективность (КПД) |
98% |
Эффективность по европейским стандартам |
97% |
Коэффициент мощности |
> 0,97 при 20% нагрузке |
Мощность подключения |
20 Вт |
Потребление в режиме ожидания |
10 Вт |
Потребление ночью |
< 5 Вт |
Напряжения: |
|
Максимальное напряжение постоянного тока |
1000 В |
Номинальное напряжение постоянного тока |
700 В |
Напряжение отслеживания ТММ – номинальная мощность 2) |
430-800 В |
Напряжение подключения постоянного тока |
250 В |
Напряжение отключения постоянного тока |
250 В |
Диапазон напряжения переменного тока |
3x230 В ± 20% |
Частота тока в сети |
50 ± 5 Гц |
Токи: |
|
Максимальный постоянный ток |
3x12 (36) A |
Номинальный переменный ток |
3 x 22 A |
Максимальный переменный ток |
3 x 22 A |
Искажения THD (суммарное значение коэфф. нелин. искажений, %) |
< 5% |
Опции: |
|
Модем |
GSM |
Регистратор данных |
Weblogger |
Ссылки на нормативную документацию: |
|
Директива по низковольтным установкам |
2006/95/EC |
Директива по электромагнитной совместимости |
2004 / 108 / EC |
Безопасность |
EN 50178 |
Защита от электромагнитных помех |
EN 61000-6-1 |
|
EN 61000-6-2 |
Излучение электромагнитных помех |
EN 61000-6-3 |
|
EN 61000-6-4 |
Влияние на электросети общего пользования |
EN 61000-3-11/-12 |
Функциональная безопасность, защита от секционирования |
DIN VDE 0126-1-1* |
CE |
Да |
Характеристики электросети общего пользования |
IEC 61727 |
|
EN 50160 |
Германия |
BDEW Richtlinie Juni 2008** |
Италия |
DK5940-2.2 (2007) |
Испания |
RD1663 (2000) |
Испания |
RD661 |
Уровень акустического шума |
56 дБ (А) |
Диапазон рабочих температур |
-25..60°C (огр. рабоч. характ. при t >45°C) |
Эффективность слежения за ТММ (статическая) |
99,9% |
Эффективность слежения за ТММ (динамическая) |
99,6% |
Операция при перегрузке |
Изменение рабочей точки |
Контроль сети |
Трехфазный контроль |
Рекомендации по монтажу |
Настенные кронштейны |
Класс защиты IP |
IP 54 |
Контроль изоляции |
Локальные стандарты |
Стандарты: |
|
Последовательный интерфейс |
RS485 |
Беспотенциальный контакт |
x 2 |
Подключение датчиков |
х2 (температура, энергия излучения) |
Счетчик электроэнергии |
Вход S0 |
Габаритные размеры (Длина, Ширина, Высота) |
700x525x250 мм |
Вес |
35 кг |
|
